l 在繪圖的同時 , 針對擺放的物件新增了尺寸即時標註的功能 , 用戶能隨時查看剩餘可配置尺寸
l 參數設置
1 . 開新圖客戶資料會先為空 , 用戶沒選客戶無法下一步 , 這是為了嚴謹資料的齊全
2 . 增加有無把手的選擇(舊版本無法選擇無把手)
3 . 新增廚具分下櫃 , 吊櫃 , 半高櫃及高櫃門板紋路單獨選擇的功能
4 . 門板選擇除了一般門板 , 增加了玻璃門及鋁框玻璃門的選擇
l Toolbar
1 . 重新設計了圖樣 , 風格更統一
2 . 增加了檯面 , 踢腳板的Toolbar快捷鍵

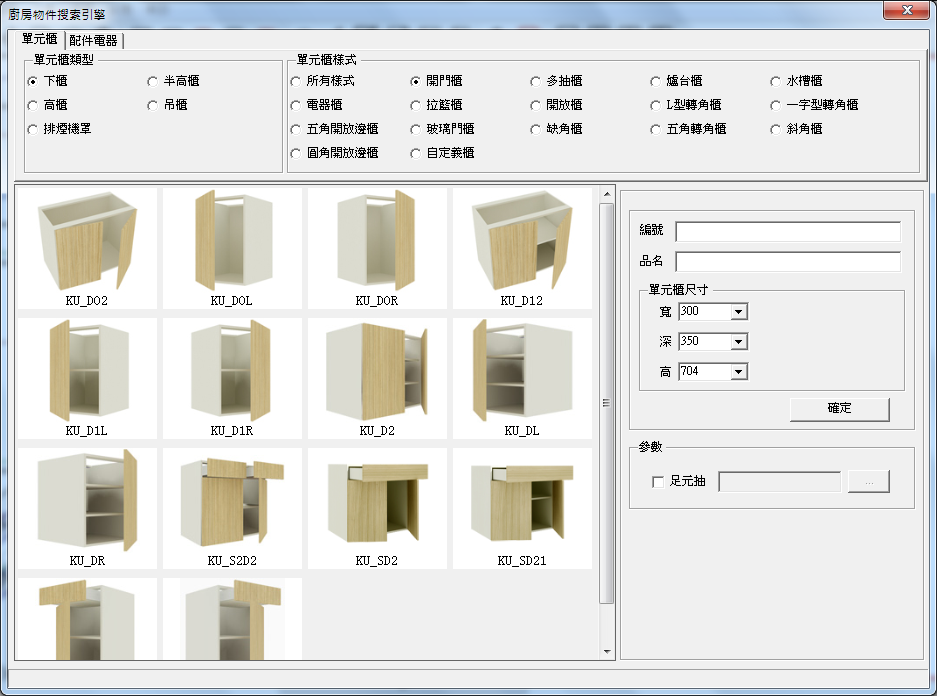

l 改良式廚具物件搜索引擎 :
1 . 將單元櫃各分類及配件電器及中置於同一個介面中選擇 , 大幅節省用戶來回點菜單的時間
2 . 將單元櫃依功能區分不同類別(開門櫃 , 多抽櫃 , 拉籃櫃等等) , 方便用戶尋找適合的櫃體擺放
3 . 對於日本廚具 , 增加了足元抽的勾選 , 勾選後 , 單元櫃附帶足元抽一起擺放
4 . 增加拉籃櫃 , 直接內建拉籃於櫃內 , 節省用戶操作時間
5 . 增加缺角櫃 , 左缺 , 中缺 , 右缺 , 三種櫃型提供設計
6 . 大幅增加2倍以上的櫃型提供選擇
7 . 修正以前只能先打尺寸再選櫃型的單向操作 , 改成可以先打尺寸再選櫃型 , 也可以先選櫃型
再打尺寸的雙項選擇功能

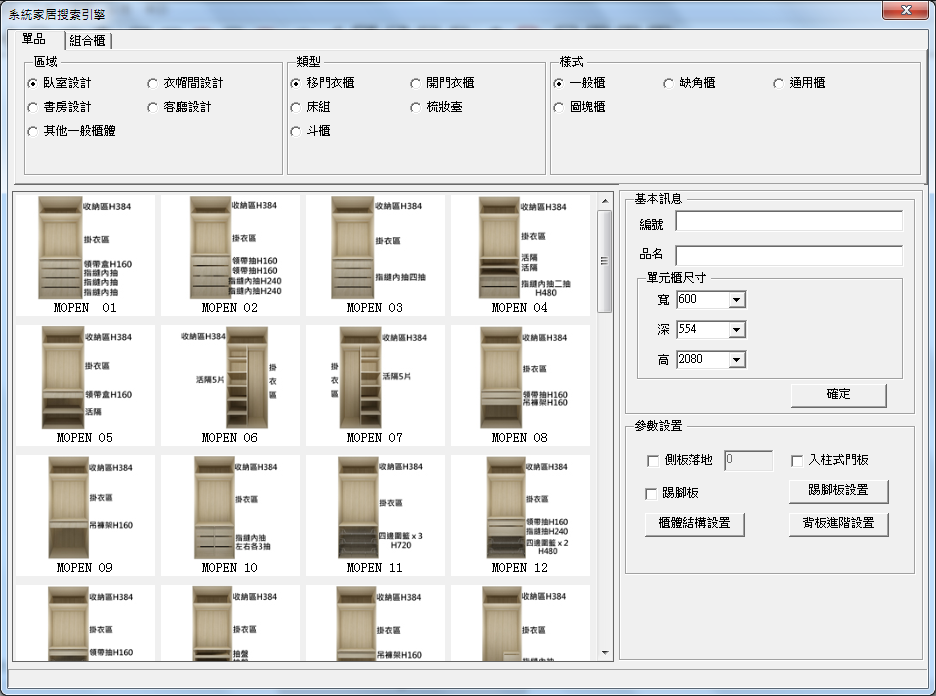

l 改良式系統家具(櫥櫃)物件搜索引擎 :
1 . 分成單品及組合櫃 , 用戶可以單選櫃體一一拼湊 , 也可以直接選取過去曾畫過的組合加以修改
大幅提高畫圖效率
2 . 以區域作區分 , 再選擇區域內的組件類型 , 用戶可以直觀的作區域規劃

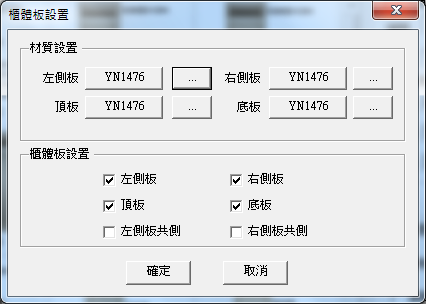

3 . 在此直接設定櫃體板
4 . 大幅增加5倍以上的櫃型提供選擇
5 . 在此直接設定側板是否落地 , 是否自動附帶前或後踢腳板

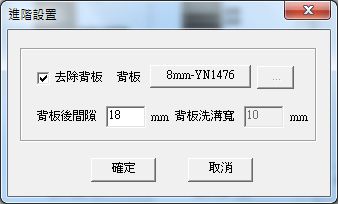

6 . 在此直接設定背板是否存在

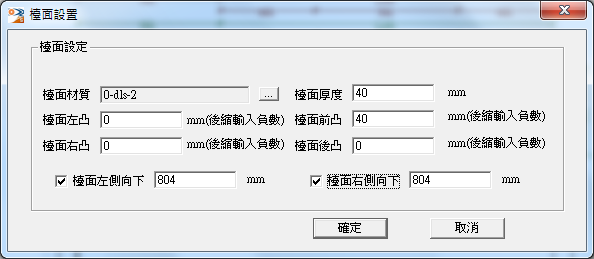

l 檯面
1 . 改良成整體檯面一次自動畫出 , 並且可以設定四邊突出及二側落地
2 . 新增L型檯面
l 對於廚具單元櫃的編輯 , 在右側工具列新增 6 個功能 :
1 . 在圖面中選中的單元櫃左右邊擺放其他物件
2 . 在圖面中選中的單元櫃左右邊擺放外側板
3 . 在圖面中選中的單元櫃左右邊擺放外側假門板
4 . 在圖面中選中的單元櫃左右邊擺放羅馬柱
5 . 在圖面中選中的多個單元櫃後邊擺放美背板
l 對於系統家具櫃體的編輯 , 在右側工具列新增 8 個功能 :
1 . 在圖面中選中的單元櫃左右邊擺放其他物件
2 . 在圖面中選中的單元櫃左右邊擺放外側板
3 . 在圖面中選中的單元櫃左右邊擺放外側假門板
4 . 在圖面中選中的單元櫃左右邊擺放羅馬柱
5 . 在圖面中選中的多個單元櫃後邊擺放美背板
6 . 在圖面中選中的多個單元櫃前緣的左上右方圍一圈造型封套(類似線板)
7 . 針對推拉門衣櫃的移門(推拉門)配置 , 自動偵錯 ,避免推拉門阻擋抽屜拉出

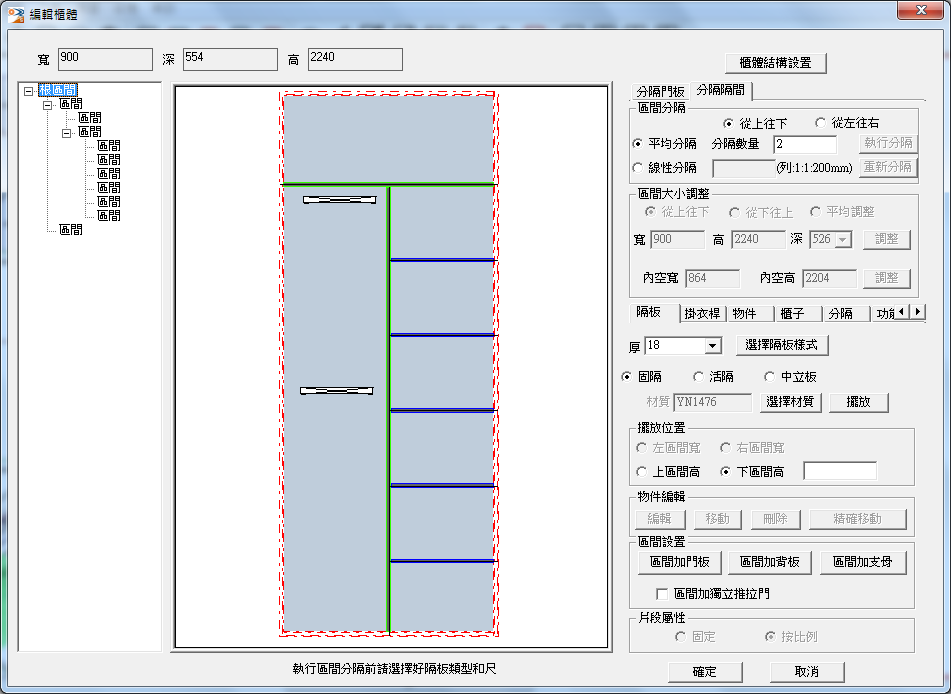

l 單元櫃編輯器的新功能
1 . 左側新增樹狀根區間列表 , 用戶可以選擇多個區間加物件(舊版本只能單點圖面選擇一個區間)
2 . 新增線性分隔 , 可以更快速的分隔櫃內區間
3 . 用戶可以選擇以區域或內空尺寸分格區間(舊版本只能以區域尺寸分隔)
4 . 新增在區間內加門板 , 支骨 , 推拉門的功能
5 . 新增在各區間各別設定是否要背板

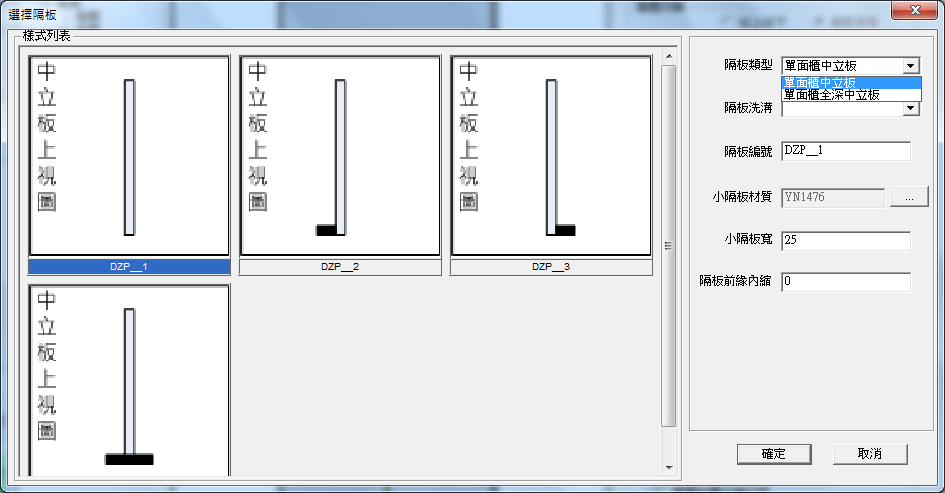

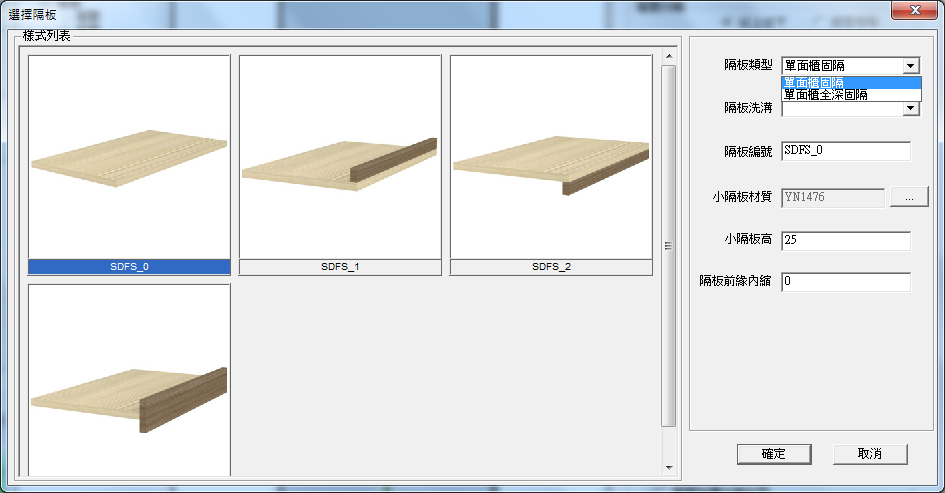

6 . 新增隔板樣式選擇
7 . 新增中立板樣式選擇
8 . 掛衣桿增加固定尺寸及按內空寬度深縮二種(舊版本只有按內空身縮 , 沒有固定尺寸的)
9 . 櫃內拉欄增加按內空自動判斷選擇最適合拉籃的功能(舊版本需用戶自己挑選)
10 . 增加功能部件 , 用戶可以自行添加部件
11 . 固隔 , 活隔 , 中立板以不同顏色線條表示 , 更清楚區別

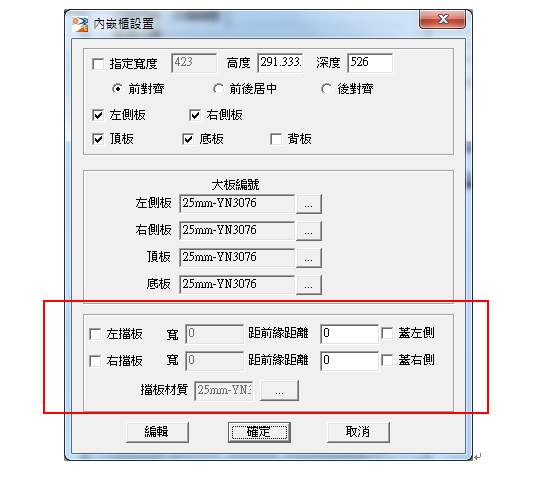

12 . 內抽框增加左右擋板功能

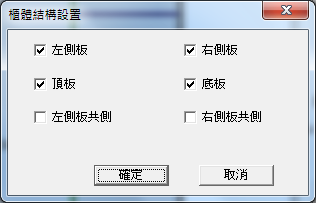

13 . 增加櫃體各板單獨指定選用及編輯功能

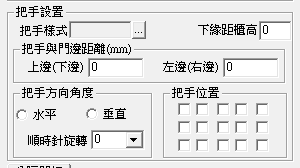

14 . 把手新增旋轉功能 , 微調位置功能 , 距櫃底高度設定功能
l 智慧功能
1 . 自動判斷推拉門衣櫃的推拉門衣櫃內抽屜拉籃等拉出物件是否衝突
2 . 用戶可以設定每片板的最長長度 , 當板長超過極限 , 系統會提示打斷 , 詢問打斷的位置
3 . 用戶可以設定單櫃背板的最寬寬度 , 超過極限 , 系統會自動打斷均分成二片

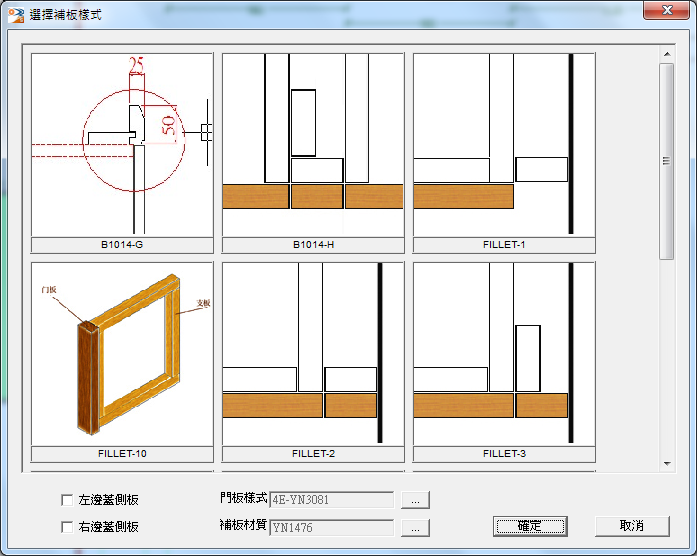

l 補板
1 . 新增多種補板樣式
l 新增新式衣櫃畫法
這是全新的衣櫃設計功能 , 是一次將一組衣櫃設計完成的 , 不是一個櫃一個櫃拼湊 , 結構是共側板結構
1 . 先確定擺放牆面
2 . 決定整組衣櫃的外觀尺寸
3 . 決定櫃內左右區隔數量(先自動均分) , 左右是否預留外側板厚度 , 側板是否落地等等
4 . 在拖放櫃內物件到衣櫃區間內時 , 區間寬度會自動依據物件的寬度作調整配合
5 . 可以固定物件的寬度 , 不讓區間配合它 , 也可以讓區間配合物件的寬度自動調整
6 . 作完設定 , 整組衣櫃就直接放好在圖面上了

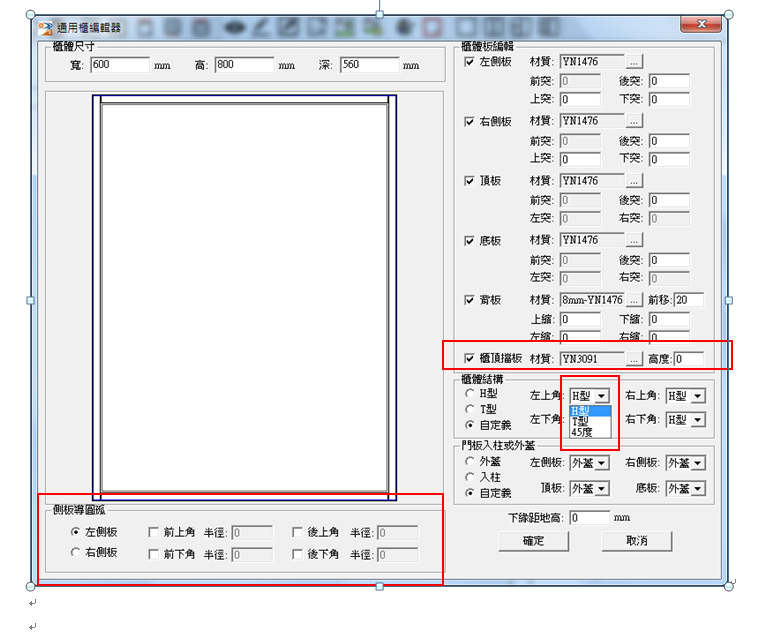

l 萬能櫃(通用櫃)
萬能櫃進化版增加以下功能 :
1 . 櫃體四角接法除舊版的H型及T型外 , 新增45度角接法
2 . 左右側板的四個角新增導圓功能
3 . 增加櫃頂擋板
